画出fsm（有限状态机）

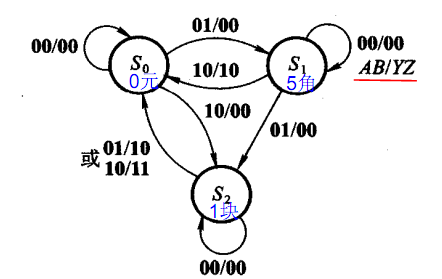

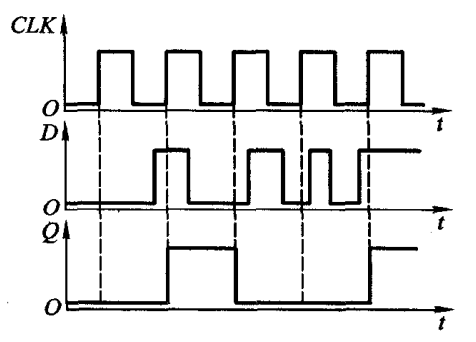

FSM（有限状态机）是数字电路设计中的核心模型，通常分为Moore型（输出仅与当前状态有关）和Mealy型（输出与当前状态和输入有关）。本题未指定具体功能，故以最常见的“1101序列检测器（允许重叠）”为例，设计Mealy状态机。 1. 状态定义： - S0：初始状态，未匹配任何有效位； - S1：已收到'1'； - S2：已收到'11'； - S3：已收到'110'； 当处于S3且输入为'1'时，输出1（匹配成功），并转移到S2（因为重叠部分'11'可作为下一序列开头）。 2. 状态转移表（输入x，输出z）： | 当前状态 | x=0 | x=1 | |----------|------------|-------------| | S0 | S0, z=0 | S1, z=0 | | S1 | S2, z=0 | S1, z=0 | | S2 | S3, z=0 | S2, z=0 | | S3 | S0, z=0 | S2, z=1 | 3. 状态编码：假设用两位二进制表示：S0=00, S1=01, S2=11, S3=10（格雷码可减少毛刺，但此处用顺序编码）。 4. 输出逻辑：z = (state==S3) && (x==1) 5. 次态逻辑：可通过卡诺图或直接观察得出次态表达式。 实际绘制FSM时，需画出圆圈表示状态，箭头标注输入/输出（Mealy型在箭头上标出x/z）。本题考察FSM设计步骤：抽象状态、确定转移条件、定义输出、状态编码、实现逻辑。易错点包括：遗漏重叠检测（导致序列检测不完全）、输出条件写错（将Moore和Mealy混淆）、状态数过多（未化简等价状态）、复位状态不明确等。 对于笔试，通常要求画出状态转移图（状态图）并给出状态表。建议使用标准符号：状态用圆圈，初始状态用双圆圈或箭头指向。
