设计电路的过程中

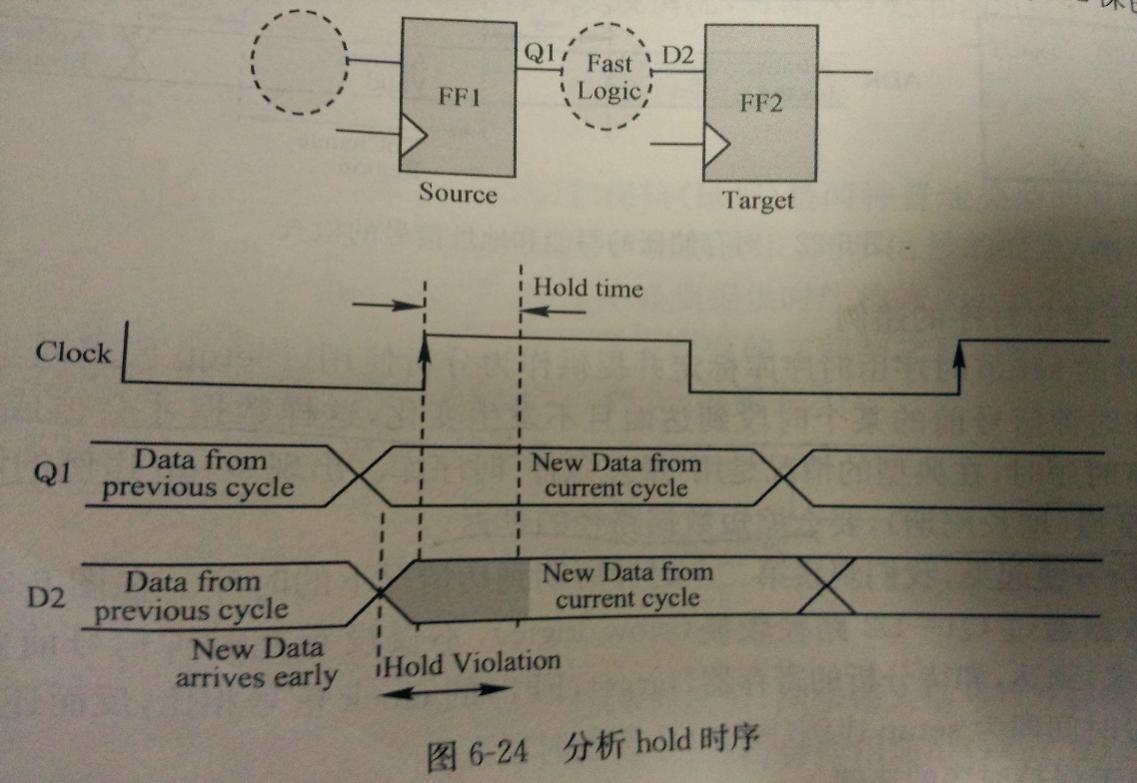

在数字电路设计过程中，核心流程包括：规格定义、架构设计、RTL编码、功能仿真、逻辑综合、布局布线、时序分析、后仿真及流片前检查。各阶段需重点处理以下问题。 1. **同步设计原则**：优先采用同步复位与单时钟域设计，避免异步复位带来的亚稳态风险。若必须跨时钟域，需使用双级或多级同步器，并配合握手机制或FIFO进行数据传递，同时确保控制信号满足建立/保持时间。 2. **组合逻辑毛刺**：组合逻辑输出可能因路径延迟不同产生毛刺，应通过插入寄存器（打拍）将毛刺藏入下一级时钟沿；关键路径可添加冗余逻辑或使用格雷码编码。 3. **时序约束与收敛**：综合前需定义时钟周期、输入输出延迟等约束，布局布线后需检查setup/hold slack。高频设计应避免过深组合逻辑，必要时插入流水线寄存器或进行寄存器重定时（retiming）。 4. **功耗与面积优化**：采用门控时钟、多阈值电压库、操作数隔离等方法降低动态功耗；共享算子、复用运算单元可减小面积。注意低功耗设计（如DVFS）对时序的额外影响。 5. **可测试性设计**：加入扫描链、BIST电路，为每个寄存器提供测试模式；避免不可控的内部节点，确保测试覆盖率满足要求。 6. **后端物理效应**：布局布线阶段应对时钟偏斜（clock skew）、天线效应、串扰噪声进行修正；IR drop分析若超标需调整电源网格。 易错点：忽略异步复位释放的同步化；跨时钟域信号仅打两拍但未考虑快慢时钟频率比；综合时未添加false path/multicycle约束；仅在RTL层次仿真，未进行门级后仿真导致遗漏时序违规。
