格雷码实现指针

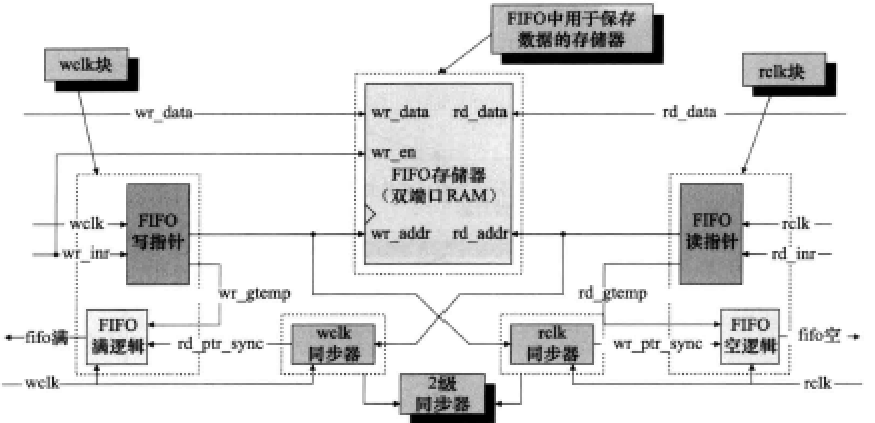

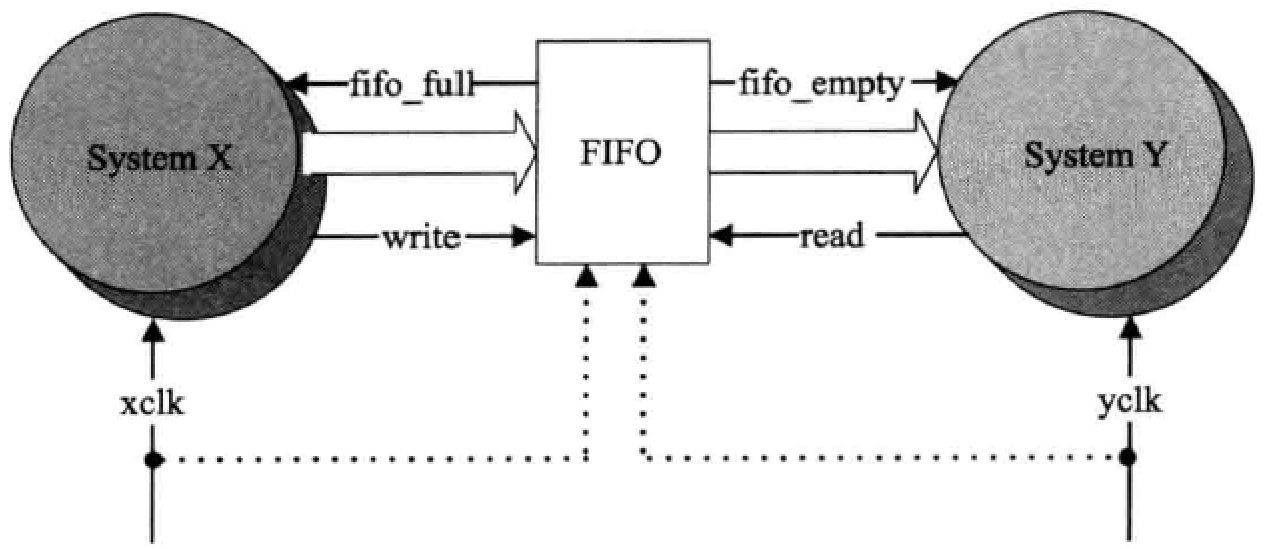

使用格雷码进行计数，首先需要设计一个格雷码计数器。通常有两种方法：一是直接构造格雷码状态机，每次加1时按照格雷码的规律只改变一位；二是采用二进制计数器加格雷码转换，即内部使用二进制计数器，计数结果通过公式 gray = (bit>>1) ^ bit 转换为格雷码输出。在异步FIFO中，读写指针分别采用格雷码计数器，并在各自的时钟域内递增。由于格雷码每步只变化一位，跨时钟域同步时最多出现一位亚稳态，大大降低了多比特同步错误的风险。指针同步后用于空满判断：读空时，同步后的读写格雷码完全相等；写满时，写指针比读指针高一个FIFO深度（假设深度为2^N），格雷码判断满的条件是写指针和读指针的最高位不同，其余位相同（因为格雷码在环绕时高两位变化特殊）。实际设计中，常将同步后的格雷码转换为二进制，然后直接比较数值差。转换公式为：二进制最高位等于格雷码最高位，后续位依次为 bit[i] = gray[i] ^ bit[i+1]。另外，需注意同步器至少打两拍以降低亚稳态概率。格雷码指针的优点是仅一位跳变，使跨时钟域采样更可靠；缺点是计数逻辑稍复杂，且比较时需要转换。
