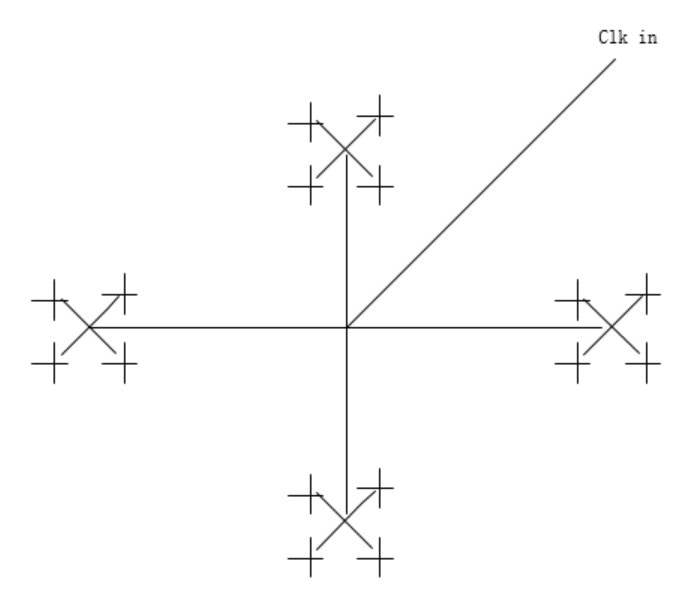

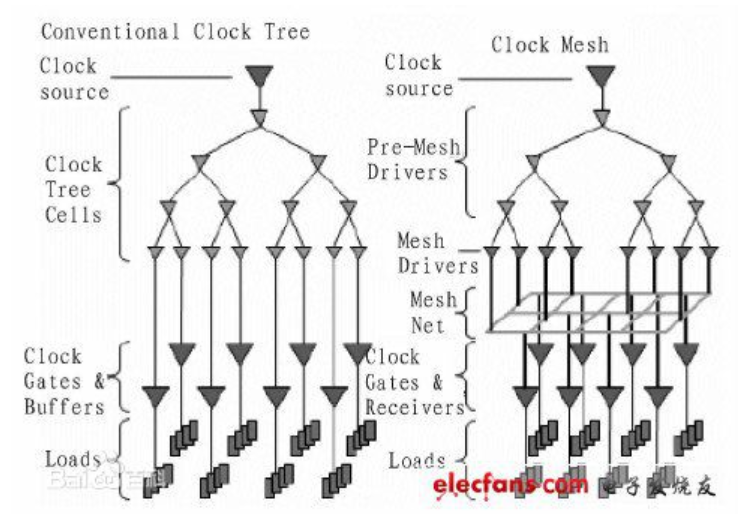

4.1 使用全局时钟树资源

FPGA 全局时钟树资源分配的核心在于确保时钟信号走全局布线网络，以最小化时钟偏移和抖动。通过 HDL 代码实现时，常用方法包括实例化全局时钟缓冲原语（如 Xilinx 的 BUFG、Altera 的 CLKCTRL）或通过综合属性（synplify 的 equivalent_register_removal、ISE/Vivado 的 (* clock_buffer_type = "BUFG" *)）指示工具自动插入。 具体步骤： 1. 对于外部输入但未接专用时钟管脚的时钟，应先通过 IBUFG 或 IBUF 实例化输入缓冲，再连接 BUFG 后驱动逻辑。 2. 对于 PLL/MMCM 等内部产生的时钟，通常其输出已包含通用缓冲，但可显式例化 BUFG 以确保上全局时钟树。 3. 使用时钟使能或复位信号时，应将其与时钟同源，并在 BUFG 之前或之后处理，避免额外延迟。 4. 避免在组合逻辑中产生时钟，否则无法使用全局树；必须使用时，通过寄存器分频或锁相环再上树。 易错点： - 误用普通 I/O 口输入时钟（导致走局部资源，增加 skew）； - 未显式实例化 BUFG，依赖工具推断不可靠； - 时钟使能信号未做同步处理，导致跨时钟域问题； - 多路选择时钟时，使用 MUX 而非 BUFGMUX 原语。 考点：FPGA 时钟结构、原语使用、综合控制、时序优化。
