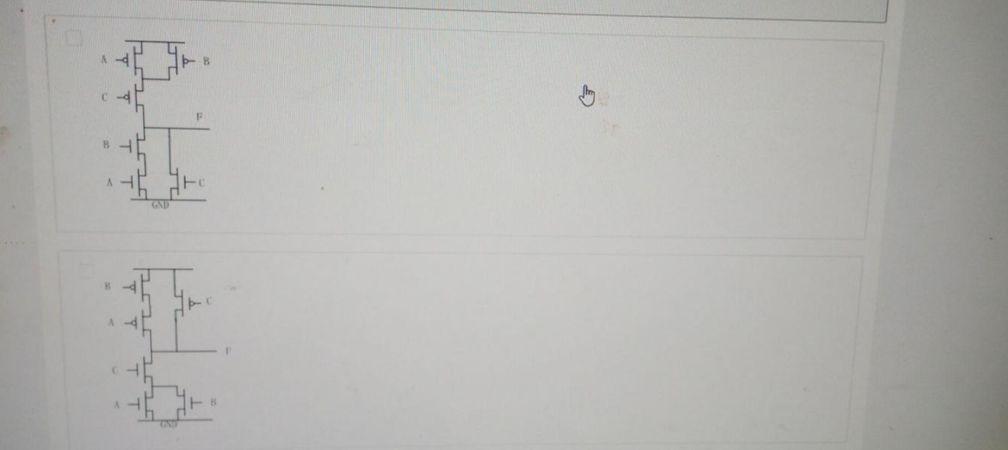

请分析如下图所示CMOS电路实现的是什么逻辑功能？

分析CMOS电路逻辑功能的一般步骤： 1. 识别电路结构：CMOS电路由PMOS上拉网络（连接到VDD）和NMOS下拉网络（连接到GND）组成，且两个网络互补。PMOS网络导通时输出高电平，NMOS网络导通时输出低电平。 2. 写出NMOS下拉网络的逻辑表达式：NMOS串联表示与（AND），并联表示或（OR）。例如，两个NMOS串联在A和B控制下，下拉条件为A·B。 3. 写出PMOS上拉网络的逻辑表达式：PMOS串联表示或（OR），并联表示与（AND）（因为PMOS栅极低电平导通，需注意取反）。例如，两个PMOS并联在A和B控制下，上拉条件为A+B（实际为A' + B'，因为PMOS导通条件为栅极低电平）。 4. 整体功能是PMOS网络的取反与NMOS网络互补。常见电路如： - 两输入与非门：NMOS串联（A·B），PMOS并联（A'+B'），输出Y = (A·B)'。 - 两输入或非门：NMOS并联（A+B），PMOS串联（A'·B'），输出Y = (A+B)'。 - 传输门：由PMOS和NMOS并联构成，控制信号互补，实现双向开关。 5. 注意特殊结构如三态门、异或门等可能包含互补逻辑或传输管逻辑。 出于此题缺少具体电路图，常见考点为基本门电路或复合逻辑。若电路图中PMOS和NMOS数量对称且连接成串联/并联结构，则实现基本门；若出现传输门结构则实现数据选择或异或功能。
