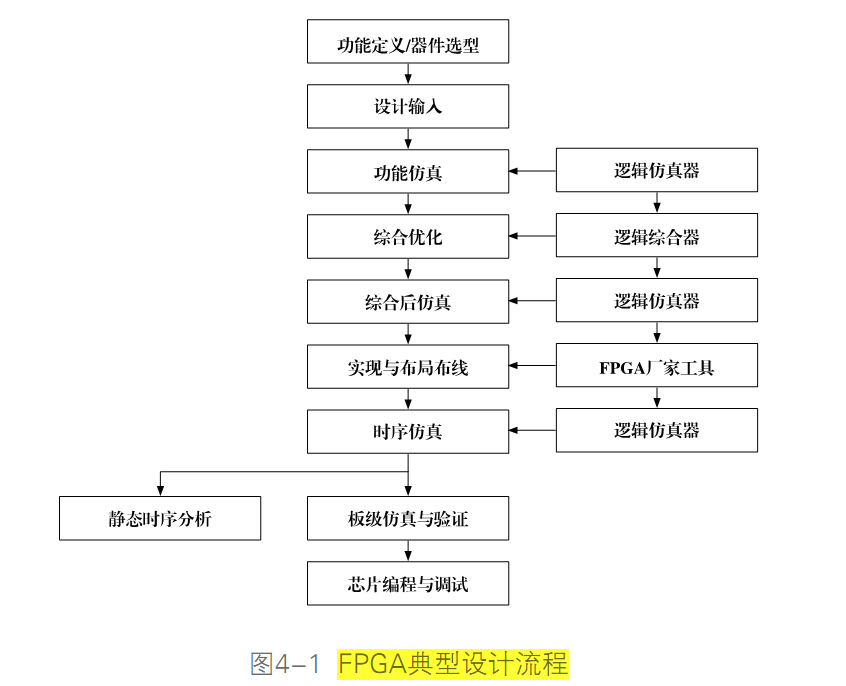

设计编译 （综合） 。设计输入之后就有一个从高层次系统行为设计向门级逻辑电路设转化

综合（Synthesis）是数字集成电路设计流程中承前启后的关键环节，其核心任务是将高层次的行为级或RTL级描述自动转化为门级逻辑网表，并满足时序、面积、功耗等约束条件。题目所描述的设计输入后“从高层次系统行为设计向门级逻辑电路设计转化”正是指综合过程。 综合过程通常分为三个步骤：转换（Translation）、逻辑优化（Optimization）和映射（Mapping）。转换阶段将RTL代码解析为布尔方程或二元决策图（BDD）等中间表示形式，不依赖目标工艺库。逻辑优化阶段则对中间表示进行等效变换，例如逻辑化简、资源共享、因子重写等，以最小化资源或关键路径延迟。映射阶段使用目标工艺库中的标准单元（如与门、触发器、加法器）替换优化后的逻辑，形成门级网表。 现代综合工具（如Synopsys Design Compiler、Cadence Genus）能够自动处理时序约束（如时钟周期、输入/输出延迟）、多阈值电压选择、面积优化等高级任务。综合后输出的门级网表是后端物理设计（布局布线）的输入，其正确性直接影响芯片的最终性能。 考生需特别注意以下易错点： 1. 将综合与行为综合（High-Level Synthesis, HLS）混淆，后者是从算法级C/C++转换至RTL，而常规综合的输入是RTL。 2. 忽视综合库的重要性：综合结果依赖于工艺库的时序、面积、功耗参数。 3. 认为综合是单向过程：实际上，综合后需要静态时序分析（STA）验证，若违反约束需反馈修改RTL或约束。 4. 混淆综合与前端设计界限：综合属于前端流程末端，但生成的网表仍为逻辑层级，尚未涉及物理版图。 明确综合的定义与流程，区分其与行为综合、逻辑优化、物理综合的关系，是回答此类题目的关键。
