画出fsm（有限状态机）

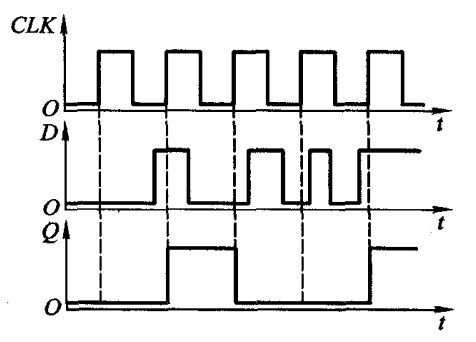

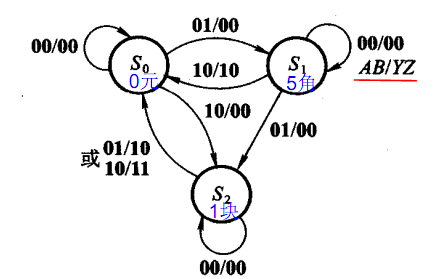

有限状态机（Finite State Machine, FSM）是一种对数字系统行为进行建模的数学模型，由状态、输入、输出和状态转移规则组成。设计FSM通常包括以下步骤： 1. 确定需求，明确输入输出和状态数量。 2. 画出状态转移图（State Diagram）：用圆圈表示状态，箭头表示状态转移，标注输入条件和输出信号。 3. 根据状态图编写状态转移表（State Table），列出当前状态、输入、下一状态和输出。 4. 分配状态编码（如二进制、格雷码或独热码）。 5. 推导下一状态逻辑和输出逻辑的表达式，使用组合逻辑实现。 6. 用时序逻辑（触发器）存储当前状态。 根据输出产生方式，FSM分为： - Moore型：输出仅与当前状态有关，稳定，无毛刺。 - Mealy型：输出与当前状态和输入有关，响应快，但可能有毛刺。 例如，设计一个“101”序列检测器（Mealy型）： 状态定义：S0（等待1），S1（检测到1），S2（检测到10）。 状态转移图： S0—输入1→S1，输出0； S1—输入0→S2，输出0； S1—输入1→S1，输出0； S2—输入1→S0，输出1（检测到101）； S2—输入0→S0，输出0。 图形中每个状态圆圈内写状态名，箭头旁标注“输入/输出”。 FSM设计中易错点： - 状态遗漏：未能覆盖所有输入组合或非法状态。 - 状态冗余：不必要的状态增加面积和功耗。 - 异步输入处理：未使用同步器可能导致亚稳态。 - 复位状态：应定义上电复位状态。 - 时序违例：组合逻辑级数过多导致建立时间不满足。 实际应用中，FSM广泛应用于协议控制器、数据路径控制、数字信号处理等。掌握绘制状态转移图和编写状态转移表是IC设计工程师的基本功。
